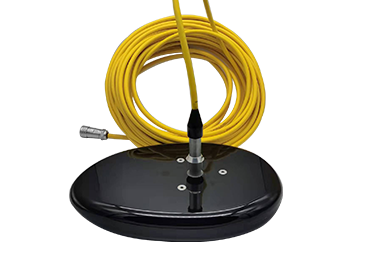

GeoPass100便携式浅地层剖面仪


GeoPass100是一款小型的便携式参量阵浅地层剖面系统, 采用了单波束参量阵技术进行浅地层剖面勘探和水深测量。

GeoPass100 原频率100KHz,差频覆盖宽,同时提供测深结果和穿透数据。换能器耐压外壳可定制,结构小型紧凑,非常适合ROV、 AUV等潜器平台集成使用。





  • 系统特点
  • 产品参数
  • 相关下载

更多

> 超宽带宽换能器

> 安装操作简便

> 小巧便携

> 分体、 一体可选

> 成熟的参量阵技术

> 多种材质外壳可选, 满足全场景应用

> 多频定制化选择

> 谐波高频高精度测深可选配

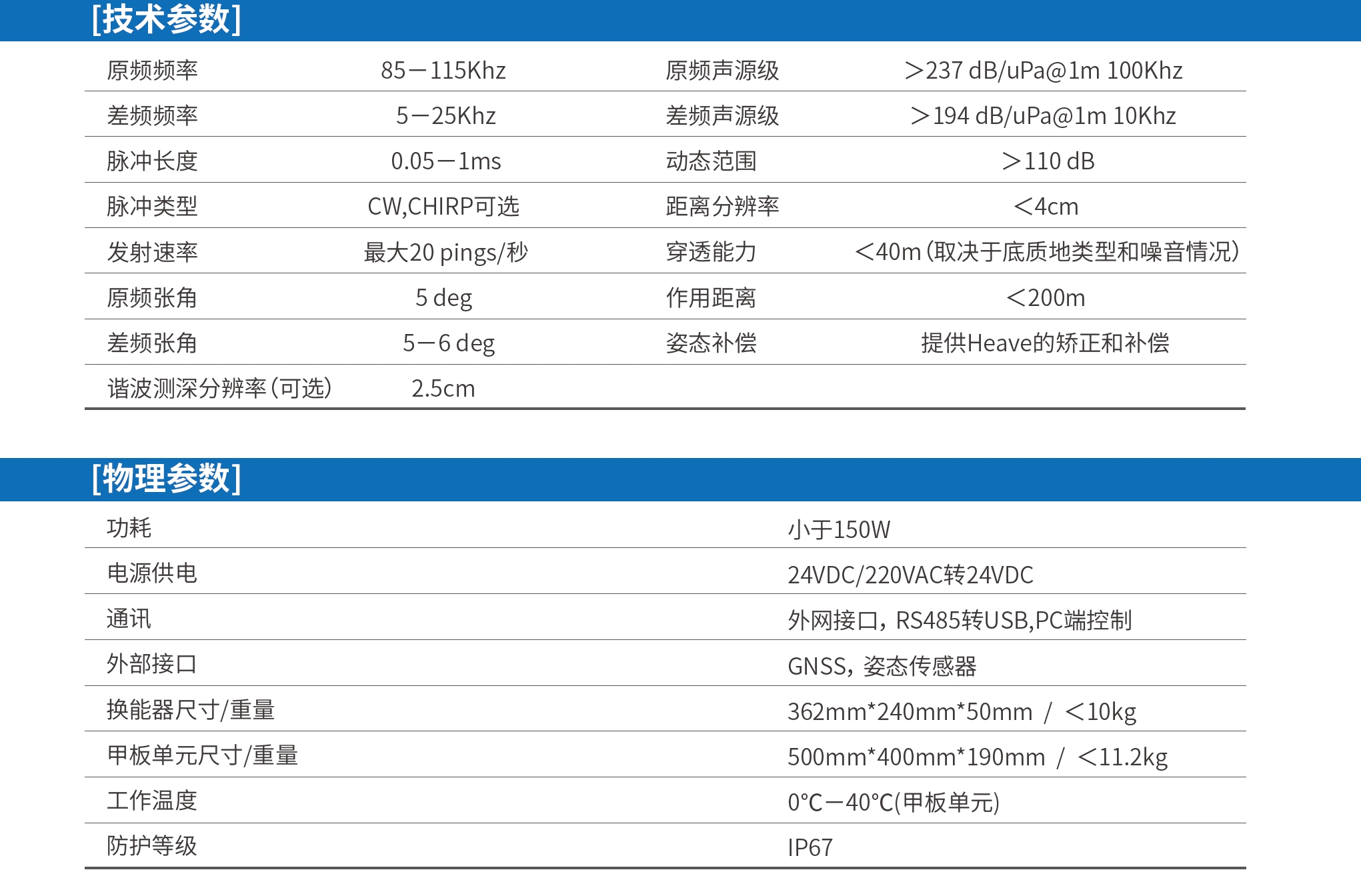

主要技术参数
原频频率:    85-115Khz
差频频率:    5-25Khz
脉冲长度:    0.05-1ms
脉冲类型:    CW,CHIRP可选
发射速率:   最大20 pings/秒
原频张角:    -5 deg
差频张角:     5-6 deg
原频声源级:     >237 dB/uPa@1m 100Khz
差频声源级       >194 dB/uPa@1m 10Khz
动态范围:       >110 dB
距离分辨率:     <4cm
穿透能力:       <40m(取决于底质地类型和噪音情况)
作用距离:       <200m
姿态补偿:       提供Heave的矫正和补偿
谐波测深分辨率(可选):     2.5cm

主要物理参数
功耗:         小于150W
电源供电:     24VDC/220VAC转24VDC
通讯:         外网接口, RS485转USB,PC端控制
外部接口:     GPS, 姿态传感器 GPS,
换能器重置:  钛合金板,空气中12kg,水中6kg
外壳材质:     钛合金, 不锈钢可选
工作温度:       0℃-40℃
系统组件信息:      水下换能器单元:长度: 415mm;换能器直径: 180mm;控制系统: 外接笔记本电脑
数据采集软件:    标配GS-2016声呐数据处理软件, 亦可定制第三方软件。

GeoPass100便携式浅底层剖面仪产品单页
