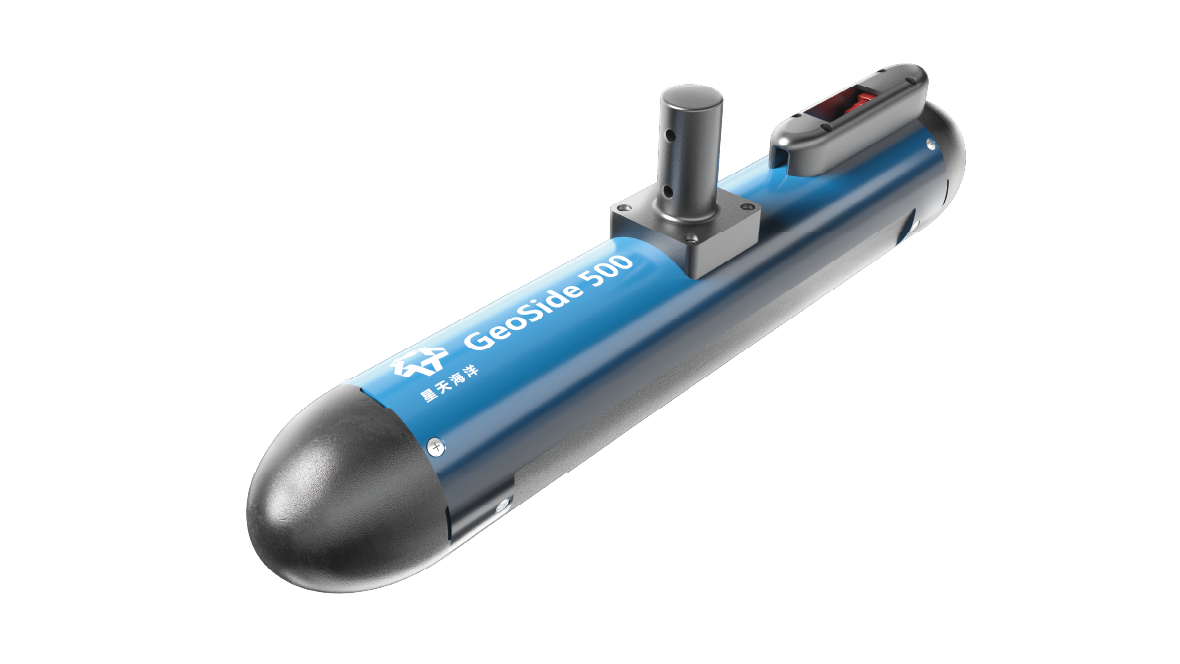

GeoSide500便携式侧扫声呐

GeoSide500便携式侧扫声呐是一款具有超高分辨率的声呐设备。声呐设计融合了模块化、集成化的设计理念,采用多平台兼容的设计思路,在实现高分辨率、大量程、小体积、低功耗的同时兼容多平台搭载。数据接口盒集成卫星定位设备,湿端声呐采用内嵌式流线型设计,小巧轻便,安装简洁,为高效作业提供了有力的保障。

GeoSideScan显控软件实时进行声呐控制、数据采集、目标标记、目标管理、图像显示以及数据网络传输。目标标记、目标管理等功能有效对目标进行记录,实时数据传输方便第三方软件实时接入声呐数据,进行系统融合,转存的标准XTF格式文件方便作业人员应用第三方软件进行数据处理。



  • 系统特点
  • 产品参数
  • 相关下载

更多

1.换能器内嵌式侧扫声呐;

2.较宽覆盖范围,可达14倍水深;

3.高精度Chirp成像技术,系统的抗干扰能力强;

4.分辨力高、扫测量程大;

5.内置传感器:姿态、航向、温度;

6.高效、低耗、高可靠、小轻巧便捷、操作简洁、运输方便;

7.友好的人机交互界面,方便用户使用;

8.智能的目标识别;

9.支持多种格式海图数据加载与显示,高精度本地坐标映射;

10.标记与目标管理功能,方便对疑似目标进行反复扫测;

11.基于服务器的数据中转功能,具备远程监控及操控功能;

12.支持多种数据格式转换及输出;

13.开放的数据接口,可以灵活的接入第三方软件。




软硬件图像均衡

支持

水体成像

支持

4K高清显示

支持

数据接口

以太网

导航显控软件

标配GeoSideScan软件

输出数据格式

GDSS(XTF)

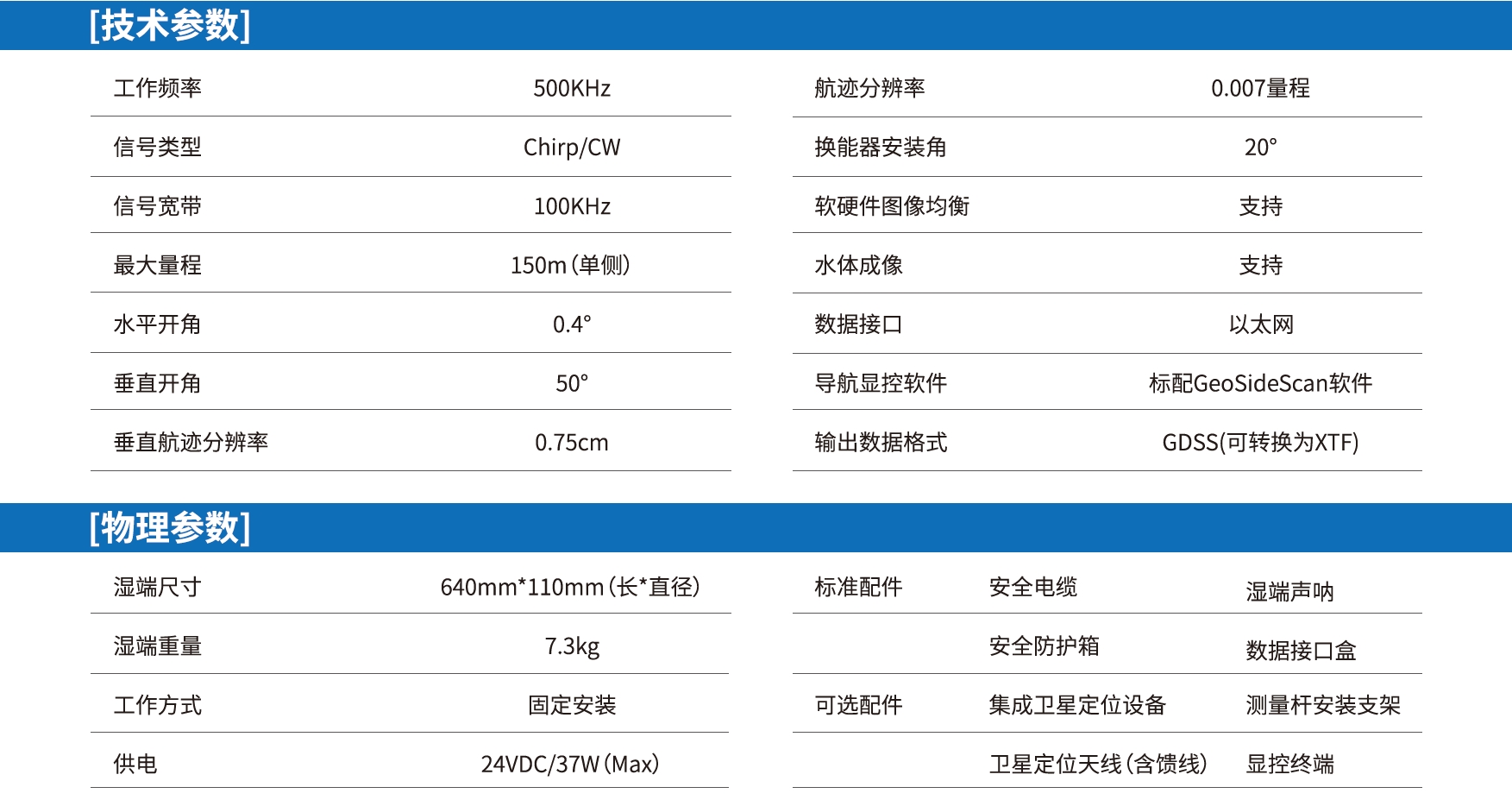

工作频率

500khz

信号类型

Chirp/CW

信号宽带

100kHz

量程

150m(单侧)

水平开角

0.4°

垂直开角

50°

垂直航迹分辨率

0.75cm

航迹分辨率

0.007量程

换能器安装角

20°

标准配件

安全电缆
安全防护箱、湿端声呐、数据接口盒

可选配件

显控终端
测量杆安装支架

卫星定位天线(含馈线)

集成卫星定位设备

湿端尺寸

660mm*110mm(长*直径)

湿端重量

7.3kg

工作方式

固定安装

供电

24vDC/37w(Max)
