GeoBeam400M便携式多波束测深系统

凭借对海洋勘测与探测技术、产品与应用的深入研究与理解,星天海洋自主研发的GeoBeam400M可以满足广大客户群体的轻便式作业的迫切需求,专注于新一代小型智能化、集成化、高精度、免校准的便携式多波束系统。

该产品充分体现了行业发展的理念,保证了测量精度的同时,紧凑小巧,智能轻便,功耗低,随时随地进行快速测量,打破了传统多波束的施测局限性。GeoBeam400M便携式多波束系统,单人即可轻松施测,其紧凑特性更适宜于USV/AUV/ROV等多平台搭载,拓展式多样化作业。

GeoBeam400M便携式多波束系统,超高性价比,超集成化多波束测深系统,新一代测绘神器,你值得拥有。

  • 系统特点
  • 产品参数

更多

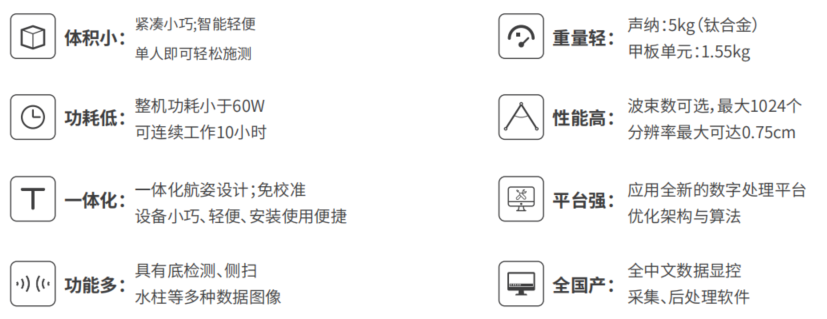

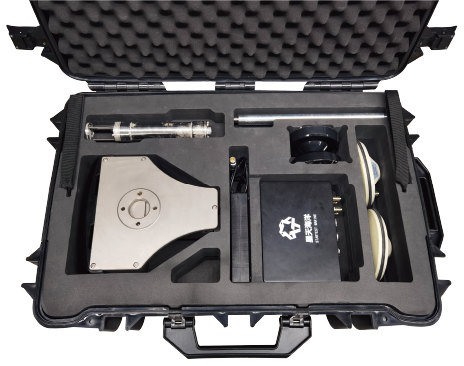

01 体积小:一个背包全搞定

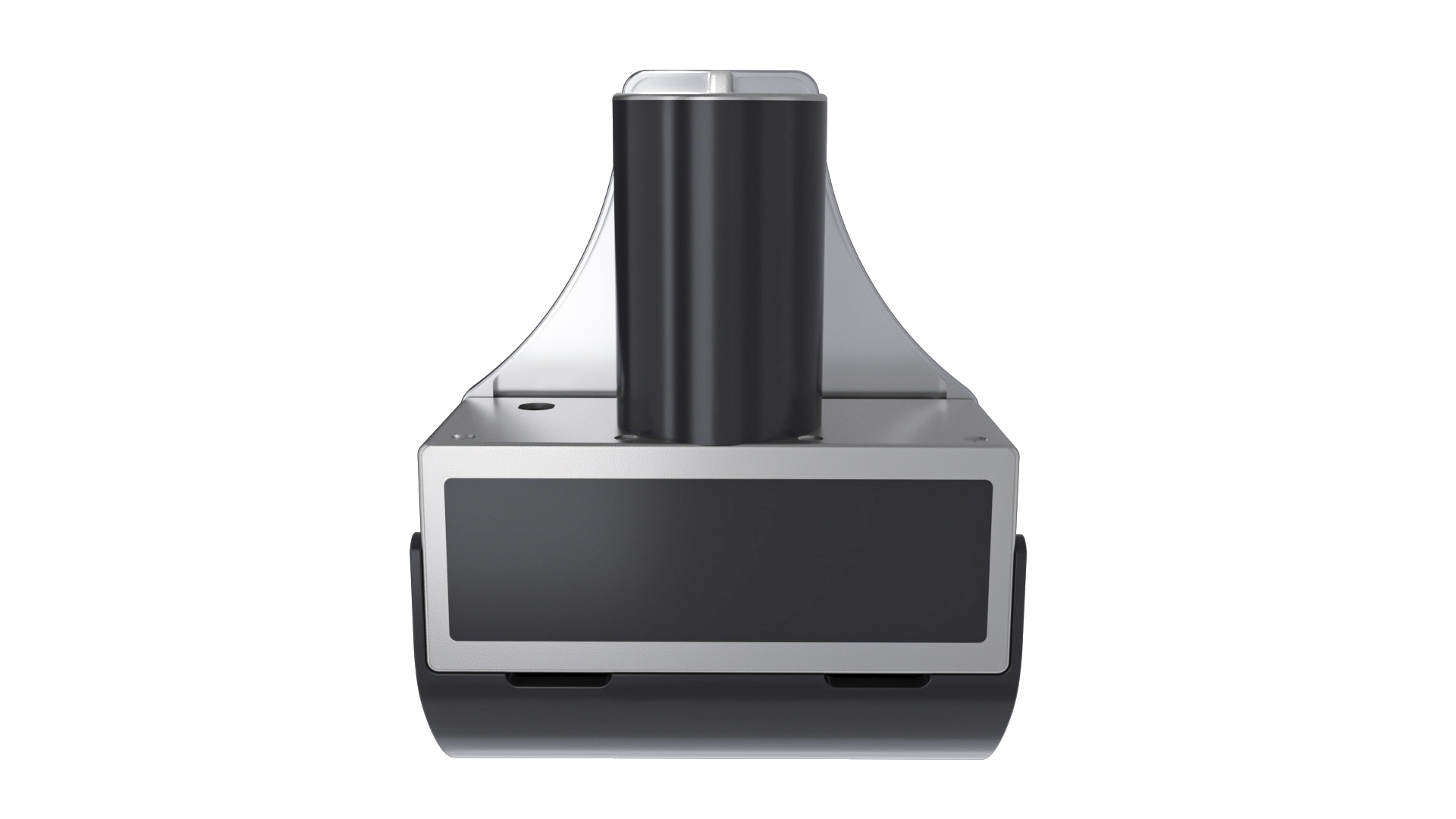

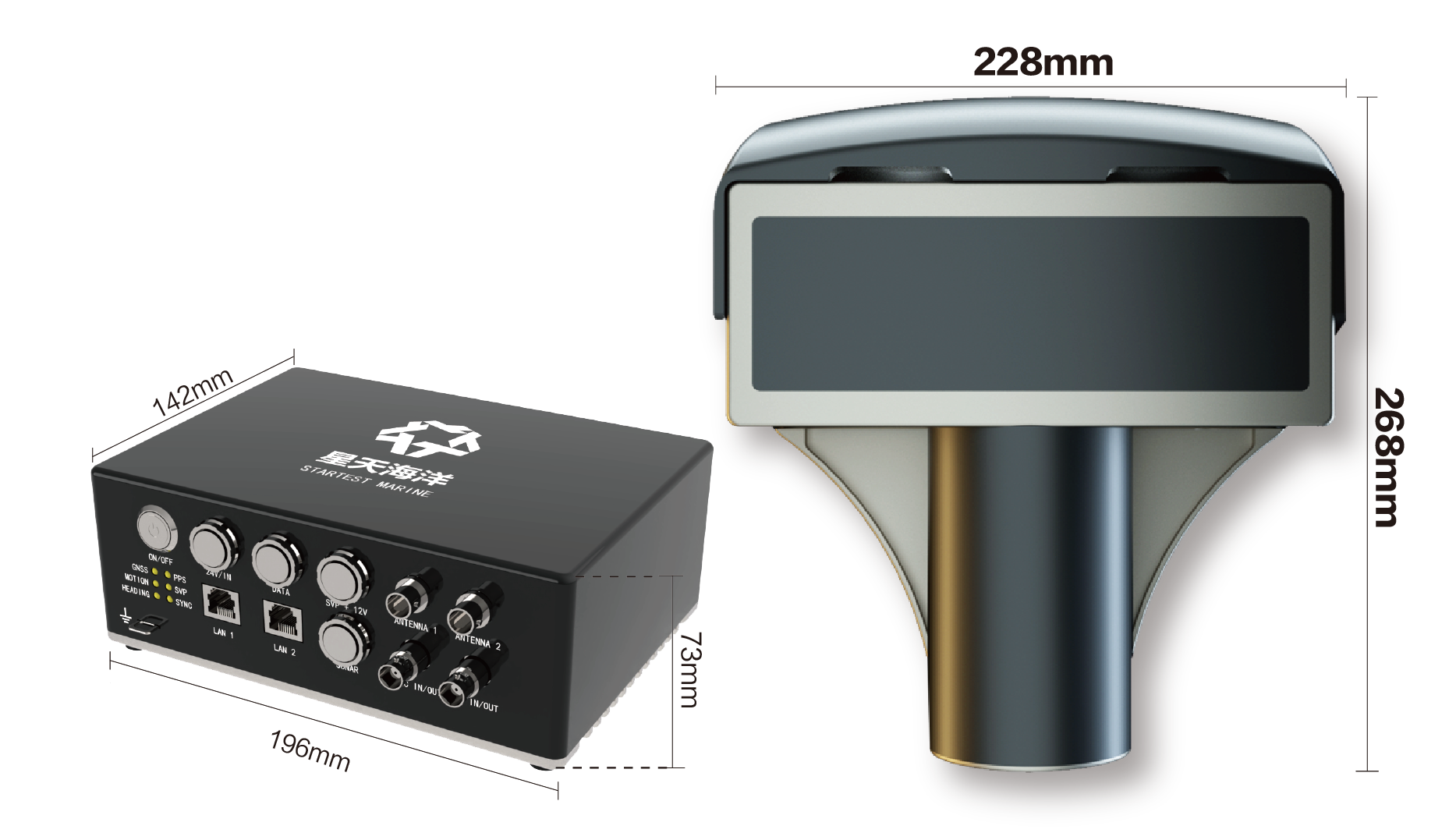

声纳:268mm×228mm×101mm;

接口盒:196mm×142mm×73mm;


02 重量轻:单人拆装无压力

声纳:5kg(钛合金);

接口盒:1.5kg;


03 功耗低:一块电池测一天

整机功耗小于30W;

可连续工作10小时;


04 性能高:精度密度再升级

波束数可选,可达1024个;

分辨率最大可达0.5cm;


05 一体化:即插即用免校准

一体化航姿设计,免校准;

设备小巧、轻便、安装使用便捷。


06 平台强:超级算力增效率

应用全新的数字处理平台,优化架构与算法。


07 功能多:一机多能更便捷

具有底检测、侧扫、水柱等多种数据图像。


08 全国产:一学就会好上手

全中文数据显控、采集、后处理软件。

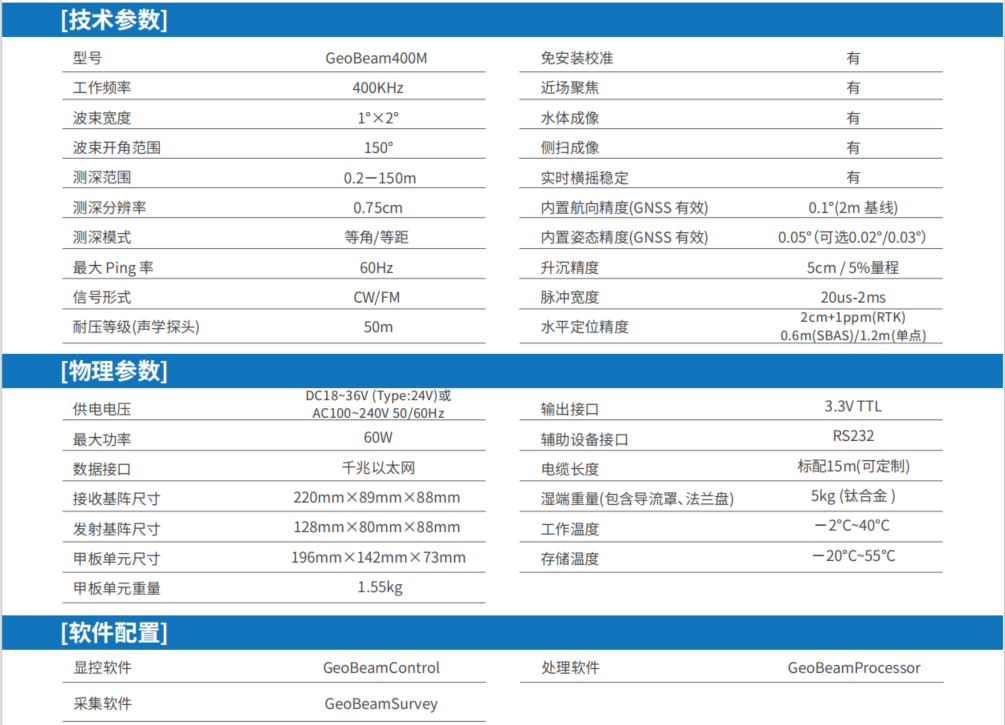

声呐参数
型号 GB400M
工作频率率 400kHz
波束宽度 1°×2°
波束开角范围 150°
测深范围 0.2 -150m
测深分辨率 0.5cm
测深模式 等角/等距
最大 Ping 率 60Hz
信号形式 CW/FM
耐压等级(声学探头) 50m
免安装校准
近场聚焦

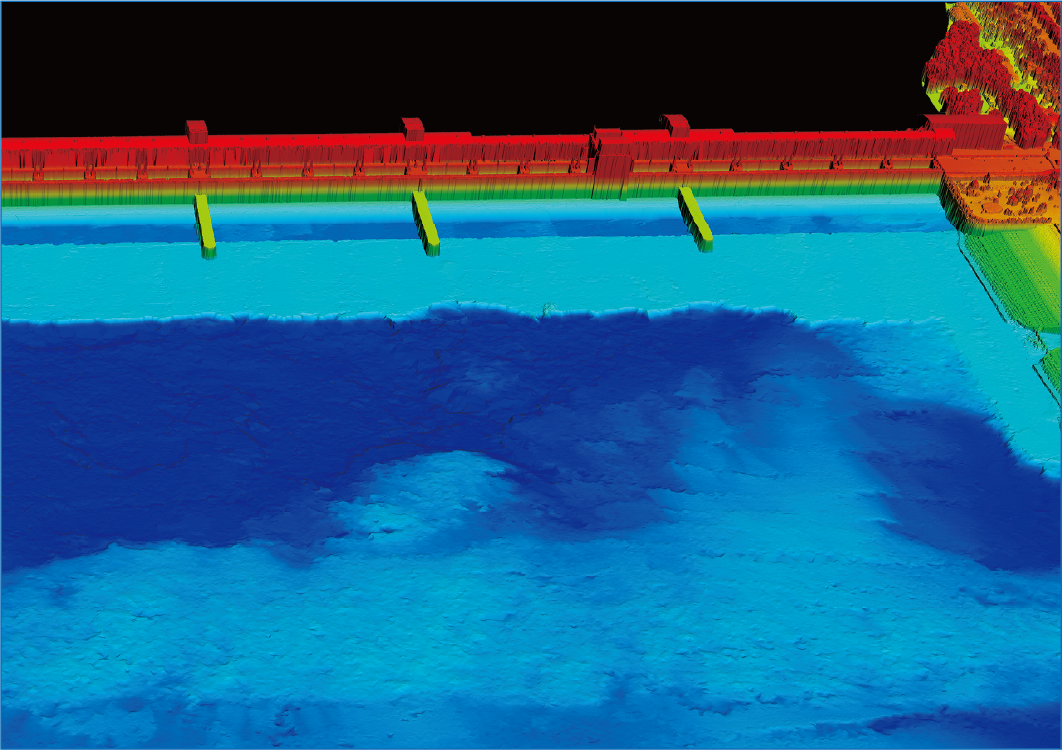

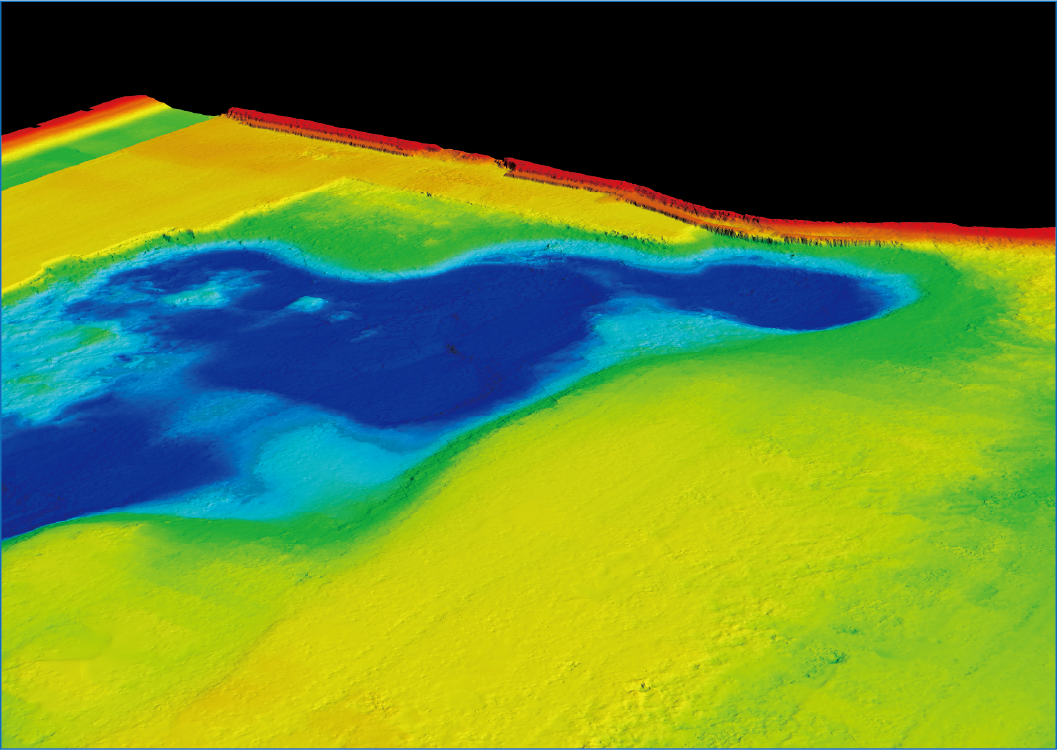

水体成像
侧扫成像
实时横摇稳定
内置航向精度(GNSS 有效) 0.1°(2m 基线)
内置姿态精度(GNSS 有效) 0.05°
水平定位精度 2cm+1ppm(RTK)
0.6m(SBAS)/1.2m(单点)
升沉精度 5cm / 5%量程
电气参数
供电电压 DC18~36V(Type:24V)或AC100~240V50/60Hz
最大功率 30W
数据接口 千兆以太网
输出接口 3.3V TTL
辅助设备接口 RS232
电缆长度 标配 15m(可定制)
软件配置
显控软件 GeoBeamControl
采集软件 GeoBeamSurvey
处理软件 GeoBeamProcessor
